Zoek je een thuisbatterij aansluiten schema omdat je wilt weten hoe een thuisbatterij in de meterkast wordt opgenomen? Logisch. Begrippen als groepenkast, aardlek, omvormer, slimme meter en NEN 1010 maken het al snel technisch.
Toch is dit geen klus om zelf uit te proberen. Een goed aansluitschema voor een thuisbatterij helpt je vooral om het principe te begrijpen: waar komt de batterij in het systeem, hoe hangt die samen met zonnepanelen, omvormer en slimme meter, welke checks zijn nodig en wanneer moet een erkend installateur meekijken?
In deze gids laten we met eenvoudige schema’s zien hoe je naar de aansluiting kijkt, zonder gevaarlijke doe-het-zelf instructies of technische stappen die alleen een installateur hoort uit te voeren.
Wat laat een thuisbatterij aansluiten schema eigenlijk zien?
Een thuisbatterij aansluiten schema laat vooral zien hoe de onderdelen in je energiesysteem met elkaar verbonden zijn. Denk aan zonnepanelen, de omvormer, de groepenkast, de slimme meter, een energiemanagementsysteem en de thuisbatterij zelf.
Zo’n schema helpt je om de grote lijnen te begrijpen. Waar komt de stroom vandaan? Waar wordt die omgezet? Waar wordt die opgeslagen? En waar wordt gemeten hoeveel stroom je gebruikt of teruglevert?
Belangrijk: een principe-schema is iets anders dan een installatieschema voor uitvoering. In deze gids vind je daarom geen aansluitklemmen, kabeldiktes, automaatwaarden of stappenplan om zelf te installeren. Die keuzes horen bij een erkend installateur.

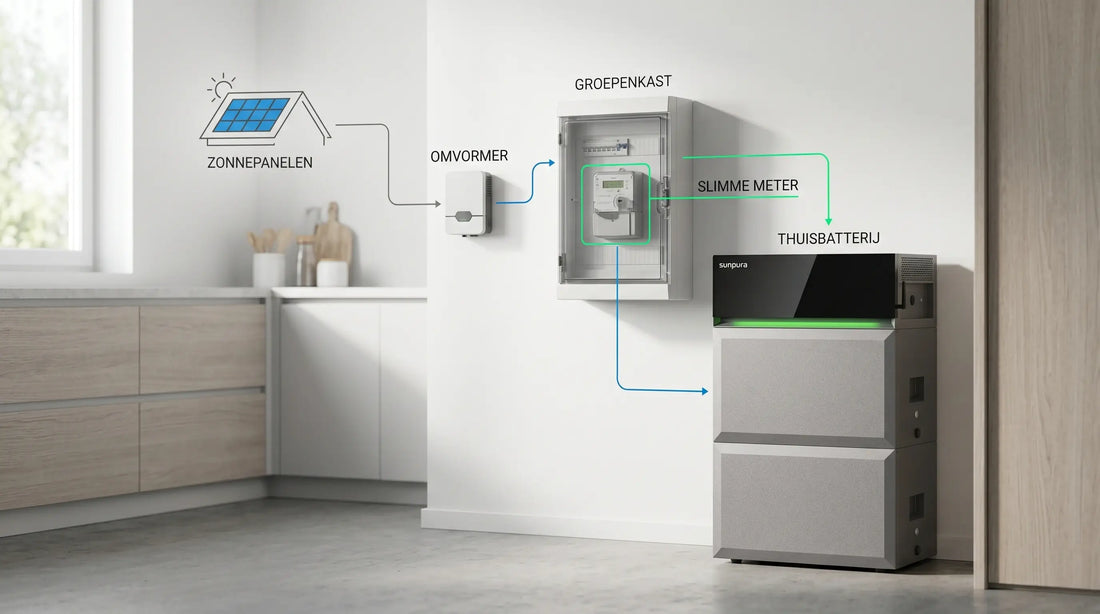

Eenvoudig schema: thuisbatterij, zonnepanelen, omvormer en meterkast
Een eenvoudig schema begint meestal bij de zonnepanelen. Die wekken gelijkstroom op. De omvormer zet die stroom om naar wisselstroom die je woning kan gebruiken. Daarna loopt de energie via de meterkast naar je apparaten, de slimme meter of de thuisbatterij.
Zoek je specifiek naar een thuisbatterij aansluiten zonnepanelen schema, dan is vooral het verschil tussen een bestaande PV-omvormer en een hybride omvormer belangrijk.
Bij een bestaande zonnepaneleninstallatie zie je vaak een AC-gekoppelde thuisbatterij. De batterij wordt dan aan de wisselstroomkant van het systeem toegevoegd. Bij een hybride systeem zit de batterij dichter bij de omvormer en de zonnepanelen.
Zonnepanelen → Zonnepanelen-omvormer → Groepenkast → Woning
Groepenkast ↔ AC-gekoppelde thuisbatterij
Slimme meter ↔ Groepenkast
Zonnepanelen → Hybride omvormer ↔ Batterij
Hybride omvormer → Groepenkast → Woning
Slimme meter ↔ Groepenkast
Slimme meter → P1-poort → Energiemanagementsysteem
Energiemanagementsysteem → Stuurt laden en ontladen van de thuisbatterij
Groepenkast → Woning en aangesloten verbruikers
Zie deze blokken dus als uitleg van de energiestroom. Het echte aansluitschema voor jouw woning hangt af van je meterkast, omvormer, faseverdeling, beveiliging en plaatsing.
AC-gekoppeld of DC-gekoppeld: waarom schema’s verschillen
Niet elk aansluitschema voor een thuisbatterij ziet er hetzelfde uit. Dat komt vaak door het verschil tussen AC-gekoppeld en DC-gekoppeld.
Bij een AC-gekoppelde thuisbatterij wordt de batterij aan de wisselstroomkant toegevoegd. Dat zie je vaak bij woningen die al zonnepanelen hebben. De bestaande zonnepanelen-omvormer kan dan meestal blijven zitten, terwijl de batterij als extra onderdeel in het systeem wordt opgenomen.
Bij een DC-gekoppeld systeem zit de batterij dichter bij de zonnepanelen en de omvormer. Vaak gaat het dan om een hybride omvormer die zowel zonnepanelen als batterijopslag aanstuurt. Welke opzet past, hangt af van je bestaande installatie en het doel van het systeem.
Thuisaccu aansluiten in de meterkast: welke checks zijn belangrijk?
Wie zoekt op thuisaccu aansluiten meterkast, wil vaak weten of de eigen groepenkast geschikt is. Dat is een goede vraag, want de meterkast bepaalt of een thuisbatterij veilig en logisch in de installatie past.
Een installateur kijkt bijvoorbeeld naar beschikbare ruimte, de bestaande groepen, aardlekbeveiliging, hoofdzekering, kabelroute en de totale belasting van de installatie. Ook de verdeling tussen 1-fase en 3-fase kan belangrijk zijn.
Daarnaast telt de plaatsing van de batterij mee. Er moet voldoende ruimte zijn, de plek moet bereikbaar blijven en de installatie moet netjes kunnen worden afgewerkt. Ook de slimme meter, P1-poort en eventuele energiesturing kunnen onderdeel zijn van de controle.
Een volle groepenkast betekent niet automatisch dat een thuisbatterij onmogelijk is. Maar het betekent wel dat een installateur eerst moet beoordelen wat veilig en passend is.
1-fase of 3-fase aansluiting: waarom dit in het schema uitmaakt
Een 1-fase of 3-fase aansluiting verandert hoe een installateur naar het schema kijkt. Bij 1-fase loopt het huishoudelijke vermogen via één fase. Bij 3-fase wordt het vermogen verdeeld over L1, L2 en L3.
Dat betekent niet dat iedere 3-fase woning automatisch een 3-fase thuisbatterij nodig heeft. Wel maakt het de beoordeling van de aansluiting belangrijker. Een batterij kan vooral effect hebben op de fase waarop hij is aangesloten, afhankelijk van het systeem en de meterkastindeling.
Daarom kijkt een installateur niet alleen naar de batterij, maar ook naar je grootverbruikers. Denk aan een laadpaal, warmtepomp, inductiekookplaat, wasmachine of elektrische boiler.
Wil je dieper weten wanneer een 1-fase thuisbatterij past in een 3-fase woning? Lees dan onze aparte gids over 1-fase thuisbatterij op 3-fase aansluiting.
Meer basisuitleg over het verschil tussen 1-fase en 3-fase vind je bij Enexis. Achtergrond over faseverdeling vind je bij Netbeheer Nederland.
Welke rol spelen slimme meter, P1-poort en energiemanagement?
In veel schema’s zie je naast stroomkabels ook dataverbindingen. Denk aan de slimme meter, P1-poort en een energiemanagementsysteem. Die onderdelen zijn belangrijk, maar ze doen iets anders dan de elektrische aansluiting zelf.
De slimme meter meet hoeveel stroom je afneemt en teruglevert. Via de P1-poort kan een systeem die informatie uitlezen. Een energiemanagementsysteem gebruikt die data om te bepalen wanneer laden of ontladen slim is.
Dat helpt om beter om te gaan met zonnepanelen, teruglevering en dynamische tarieven. Maar een dataverbinding is geen vervanging voor een veilige elektrische aansluiting. Je hebt dus twee lagen: stroomtechniek en slimme aansturing.
Meer uitleg over slimme meters vind je bij ACM ConsuWijzer.
Wat mag je zelf doen en wat moet een installateur doen?
Je kunt als huiseigenaar veel voorbereiden zonder zelf aan de installatie te werken. Maak duidelijke foto’s van je meterkast, noteer het merk en type van je zonnepanelen-omvormer en kijk of je een slimme meter met P1-poort hebt.
Ook handig: verzamel je jaarverbruik, teruglevering en een lijst van grote verbruikers. Denk aan laadpaal, warmtepomp, inductiekookplaat, airco of elektrische boiler.
Wat je niet zelf moet doen: kabels aansluiten, de groepenkast aanpassen, aardlekbeveiliging wijzigen, kabeldiktes kiezen of beveiligingen omzeilen. Dat zijn geen voorbereidende stappen, maar installatiewerk.
Een erkend installateur beoordeelt de installatie, maakt of controleert het uitvoeringsschema, kiest de juiste beveiliging, verzorgt de aansluiting en controleert de werking. Daarbij zijn geldende normen, zoals NEN 1010 voor laagspanningsinstallaties, het uitgangspunt.
NEN 1010 gaat over veilige laagspanningsinstallaties. Voor jou als huiseigenaar is vooral belangrijk dat wijzigingen in de groepenkast, beveiliging en aansluiting niet op basis van een online schema worden uitgevoerd, maar door een vakbekwame installateur worden beoordeeld.
Veelgemaakte fouten bij het lezen van een aansluitschema
“Als ik het schema begrijp, kan ik het zelf aansluiten.”
Nee. Een schema begrijpen is iets anders dan veilig installeren. Het schema helpt je vooral om betere vragen te stellen aan een installateur.
“Elke thuisbatterij heeft hetzelfde schema.”
Niet waar. Het schema hangt af van je omvormer, meterkast, faseaansluiting, slimme meter, batterijtype en energiemanagement.
“De P1-poort is onderdeel van de stroomaansluiting.”
Nee. De P1-poort is bedoeld voor data. Die kan helpen bij slimme sturing, maar is niet hetzelfde als de elektrische aansluiting van de batterij.
“Een 3-fase woning heeft altijd hetzelfde schema.”
Ook dat klopt niet. De faseverdeling en de plek van grootverbruikers bepalen hoe een installateur naar de aansluiting kijkt.
“Als er ruimte is in de groepenkast, kan de batterij erbij.”
Ruimte is maar één punt. Beveiliging, belasting, faseverdeling, kabelroute en plaatsing tellen net zo goed mee.
Deze informatie is bedoeld als algemene uitleg over conceptuele schema’s. Een thuisbatterij moet veilig worden opgenomen in de elektrische installatie. Laat aansluiting, meterkast-aanpassingen, beveiliging, fasecontrole en oplevering altijd beoordelen en uitvoeren door een erkend installateur volgens de geldende normen. Gebruik deze pagina niet als doe-het-zelf handleiding of installatieschema.
