Zoek je een thuisbatterij aansluiten schema omdat je wilt begrijpen waar een thuisbatterij in je energiesysteem past? Dan ben je niet de enige. Begrippen als zonnepanelen, omvormer, meterkast, slimme meter, P1-poort en 1-fase of 3-fase maken het al snel technisch.
Een aansluitschema helpt je begrijpen welke onderdelen bij een thuisbatterij-installatie betrokken zijn. Het is geen doe-het-zelf handleiding. De exacte aansluiting hangt af van je meterkast, faseverdeling, zonnepanelen, omvormer en slimme meter. Laat de installatie daarom altijd controleren of uitvoeren door een erkende installateur of elektricien.
In deze gids lees je wat een schema wél laat zien, wat het juist níet laat zien en welke vragen je vooraf met een installateur kunt bespreken.
Let op: de schema’s en voorbeelden op deze pagina zijn conceptueel. Ze laten de systeemrelatie zien, maar zijn geen installatieschema, kabelschema of handleiding om zelf een thuisbatterij aan te sluiten.
Wat laat een thuisbatterij aansluitschema zien?
Een thuisbatterij aansluitschema laat op hoofdlijnen zien hoe de onderdelen in je woning met elkaar samenhangen. Denk aan de zonnepanelen, de omvormer, de meterkast, de slimme meter, een eventuele P1-meter of energiemanagementsysteem en de thuisbatterij zelf.
Zo’n schema helpt je om de energiestroom te begrijpen. Waar wordt stroom opgewekt? Waar wordt die omgezet? Waar wordt stroom gebruikt, opgeslagen of teruggeleverd? En waar wordt gemeten hoeveel stroom je woning op dat moment afneemt of teruglevert?

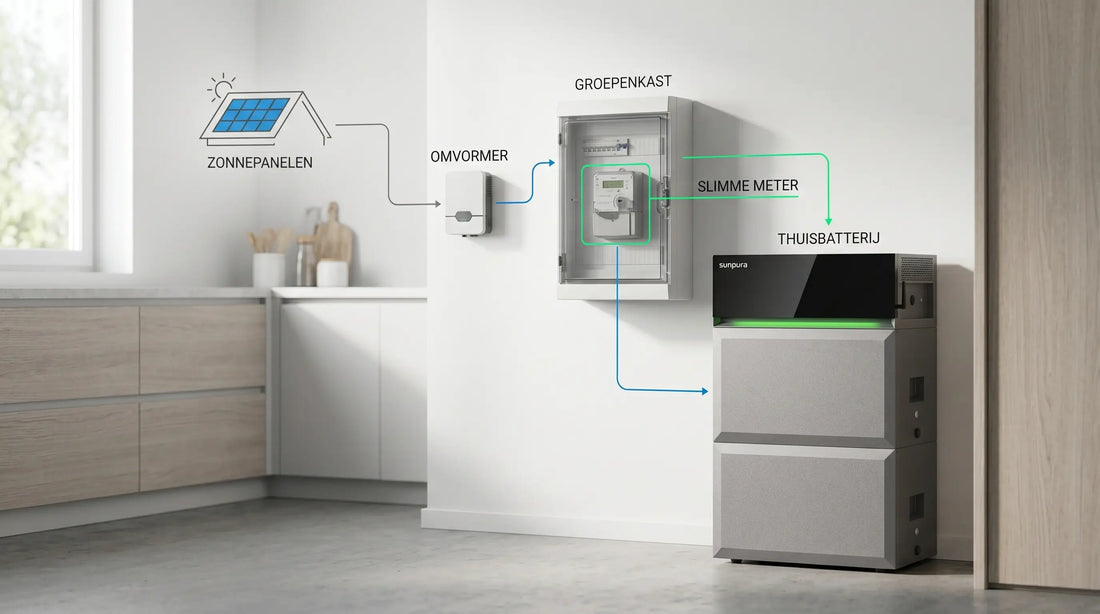

Zonnepanelen → Omvormer → Meterkast → Woning
Meterkast ↔ Thuisbatterij
Slimme meter / P1-meter → Energiemanagement of slimme sturing
Zie dit als een leeswijzer, niet als een uitvoeringsplan. Het echte schema voor jouw woning hangt af van je bestaande installatie, faseverdeling, beveiliging, kabelroute, plaatsing en de gekozen batterijoplossing.
Wat laat een schema juist níet zien?
Een online schema kan nuttig zijn om de grote lijnen te begrijpen, maar het mag niet worden gelezen als persoonlijke installatie-instructie. Twee woningen met zonnepanelen kunnen er aan de buitenkant hetzelfde uitzien, terwijl de meterkast, faseverdeling en omvormer toch sterk verschillen.
| Een conceptueel schema laat vaak zien | Een conceptueel schema laat níet zien |
|---|---|
| Welke onderdelen meespelen | Geen exacte bedrading voor jouw woning |
| Waar zonnepanelen, omvormer en batterij logisch in het systeem zitten | Geen groepenkast-aanpassing of aansluitklemmen |
| Welke meet- en stuurinformatie belangrijk kan zijn | Geen faseverdeling per woning |
| Welke vragen je aan een installateur kunt stellen | Geen beveiligingskeuze, kabelkeuze of installatiestappen |
Dat onderscheid is belangrijk. Een schema begrijpen is iets anders dan veilig installeren. De aansluiting van een thuisbatterij hoort te worden beoordeeld door iemand die de elektrische installatie, normen en situatie ter plaatse kan controleren.
Waar zit de slimme meter of P1-meter in het schema?
In veel schema’s zie je naast de elektrische aansluiting ook een dataverbinding. Die loopt vaak via de slimme meter, de P1-poort of een aparte P1-meter. Dit deel van het systeem helpt om te zien hoeveel stroom je woning afneemt of teruglevert.
Die informatie kan een thuisbatterij of energiemanagementsysteem helpen bij slimme sturing. Bijvoorbeeld door beter te bepalen wanneer laden of ontladen logisch is. Maar P1-data is geen vervanging voor een veilige elektrische aansluiting.
Praktisch onderscheid: de stroomaansluiting verbindt batterij, meterkast en woning elektrisch. De P1- of dataverbinding helpt vooral met meten en sturen. Compatibiliteit met jouw slimme meter en batterij moet altijd worden gecontroleerd.
Wil je beter begrijpen hoe P1-data helpt bij slimme sturing? Lees dan onze uitleg over de P1-meter bij een thuisbatterij. Algemene uitleg over de slimme meter vind je bij ACM ConsuWijzer.
Maakt 1-fase of 3-fase uit bij het aansluiten?
Ja, 1-fase of 3-fase kan verschil maken bij de beoordeling van een thuisbatterij. Bij een 1-fase aansluiting loopt het huishoudelijke vermogen via één fase. Bij een 3-fase aansluiting wordt het vermogen verdeeld over drie fasen.
Dat betekent niet automatisch dat elke 3-fase woning een 3-fase thuisbatterij nodig heeft. Wel kijkt een installateur bij een 3-fase woning extra naar de faseverdeling, de meterkastindeling en grote verbruikers zoals een laadpaal, warmtepomp, inductiekookplaat of elektrische boiler.
Voor algemene uitleg over 1-fase en 3-fase kun je de uitleg van Enexis bekijken.
Wil je dit onderwerp verder uitzoeken? Lees dan onze aparte gids over een 1-fase thuisbatterij op een 3-fase aansluiting.
Heb je al zonnepanelen of een bestaande omvormer?
Heb je al zonnepanelen, dan is de bestaande omvormer een belangrijk controlepunt. Bij bestaande PV-systemen wordt vaak gekeken of een thuisbatterij AC-gekoppeld kan worden toegevoegd. De batterij wordt dan aan de wisselstroomkant van de installatie meegenomen.
Bij een nieuw systeem kan soms ook een hybride opzet worden bekeken, waarbij zonnepanelen en batterij dichter rond dezelfde omvormer worden ontworpen. Welke oplossing past, hangt af van je bestaande omvormer, de technische mogelijkheden, de meterkast en het doel van de batterij.
| Situatie | Wat wordt meestal gecontroleerd? | Waarom dit uitmaakt |
|---|---|---|
| Je hebt al zonnepanelen | Type omvormer, meterkast, faseverdeling en slimme sturing | Een batterij moet passen bij de bestaande installatie |
| Je laat zonnepanelen en batterij tegelijk plaatsen | Keuze tussen systeemopzet, omvormer en plaatsing | De onderdelen kunnen vanaf het begin samen worden ontworpen |
| Je hebt een oudere meterkast of oudere omvormer | Veiligheid, documentatie, compatibiliteit en beschikbare ruimte | Niet elke bestaande situatie is zonder aanpassing geschikt |
Heb je al zonnepanelen? Lees dan ook wanneer een thuisbatterij bij een bestaande omvormer logisch kan zijn.
Wanneer moet je een installateur laten meekijken?
Laat een installateur of elektricien altijd meekijken voordat een thuisbatterij wordt aangesloten. Dat geldt zeker wanneer je situatie net iets complexer is dan een standaardwoning.
Een professionele controle is extra belangrijk bij:
- bestaande zonnepanelen of een bestaande omvormer;
- een oudere of volle meterkast;
- een 3-fase aansluiting;
- een laadpaal, warmtepomp, inductiekookplaat of andere grote verbruiker;
- hoge avondpiek in je stroomverbruik;
- twijfel over slimme meter, P1-poort of energiemanagement;
- vragen over verzekering, documentatie of oplevering.
Je kunt zelf wel voorbereiden zonder aan de installatie te werken. Maak bijvoorbeeld foto’s van je meterkast, noteer merk en type van je omvormer en verzamel informatie over je jaarverbruik, teruglevering en grote verbruikers.
Wat je niet zelf moet doen: kabels aansluiten, de groepenkast aanpassen, aardlekbeveiliging wijzigen, kabeldiktes kiezen of beveiligingen omzeilen. Dat zijn geen voorbereidende stappen, maar installatiewerk.
Voor veilige laagspanningsinstallaties is NEN 1010 het relevante referentiekader voor vakmensen. Voor jou als huiseigenaar is vooral belangrijk dat wijzigingen in de meterkast, beveiliging en aansluiting niet op basis van een online schema worden uitgevoerd.
Een compacte thuisbatterij laten inpassen in je bestaande situatie
Kijk je naar een compacte thuisbatterij? Controleer dan niet alleen de capaciteit, maar ook de meterkast, faseverdeling, slimme meter, P1-sturing en documentatie. De Sunpura S2400 is gespecificeerd met 2,4 kWh nominale energie, is uitbreidbaar tot 9,6 kWh en heeft onder meer 2400 W maximaal laad- en ontlaadvermogen, IP65, WiFi/Bluetooth en 10 jaar garantie volgens de productspecificatie. Laat altijd beoordelen of dit past bij jouw woning.
Controleer de technische gegevens →Veiligheidsdisclaimer: deze informatie is bedoeld als algemene uitleg over conceptuele schema’s. Een thuisbatterij moet veilig worden opgenomen in de elektrische installatie. Laat aansluiting, meterkast-aanpassingen, beveiliging, fasecontrole en oplevering altijd beoordelen of uitvoeren door een erkend installateur of elektricien. Gebruik deze pagina niet als doe-het-zelf handleiding of installatieschema.
